光通讯中只要有光路传输的地方险些都会用到要害部件——透镜。。。。。在耦合光路中，，透镜主要起到发散光汇聚的作用，，将汇聚到光纤、探测器、硅波导等等上。。。。。凭证6008集团官方网站光通讯产品应用，，大部分有源器件产品会用到1颗或者2颗，，以致3颗透镜。。。。。本篇文章主要给各人讲述单双透镜在移动通讯5G产品上的应用，，性能特点，，以及光路封装结构。。。。。

一、单透镜产品及在5G光？？？？橹杏τ

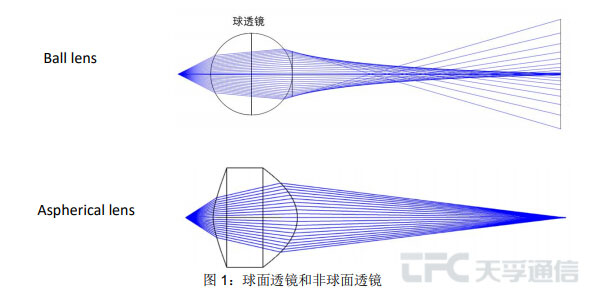

单透镜的种类较多，，形状有球面，，非球面，，材质主要有玻璃、硅、塑料等介质。。。。。在差别的光器件产品应用中，，所需要的透镜的类型及封装结构也完全纷歧样。。。。。单透镜主要特点是光路旅程短，，器件封装结构尺寸小，，结构简朴；；；；；；弱点是单透镜耦合效率较低，，一般来说球透镜耦合效率10~15%，，非球透镜30~50%。。。。。图1给出了球面透镜和非球面透镜的光路示意。。。。。

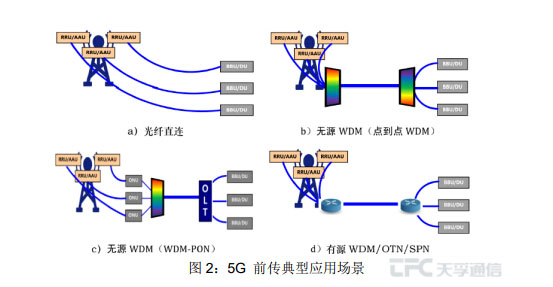

从移动通讯5G承载光？？？？橛τ贸【凹靶枨罄纯，，现在前传传输速率主要以25Gb/s为主。。。。。光纤直连和有源WDM/OTN装备间接纳短距灰光？？？？；；；；；；点到点WDM、无源WDM方案中AAU到DU之间的毗连则接纳彩光？？？？。。。。。这些？？？？橹械钠骷封装形式一般以TO同轴封装为主。。。。。功耗低，，尺寸小，，本钱低，，是器件和？？？？榈牟欢选择。。。。。

5G通讯用的25G器件结构大都接纳TO-can同轴封装单透镜结构。。。。。透镜接纳跟管帽烧结的方式形成一体，，再将管帽电阻焊形式与TO-header焊接形成气密性光器件。。。。。

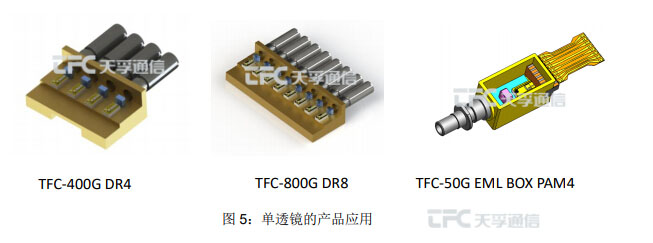

单透镜除了与TO管帽相连系的方式，，另外尚有方形透镜，，柱形透镜等在数据中心产品、5G中回传50G器件上也有普遍应用。。。。。

如数据中心的非气密性器件400G,800G短距离传输，，使用情形不是太严苛，，关于芯片大都使用DML类型，，器件光路较为简朴，，单透镜则可知足耦合效率要求。。。。。

二、双透镜的应用场合及性能特点

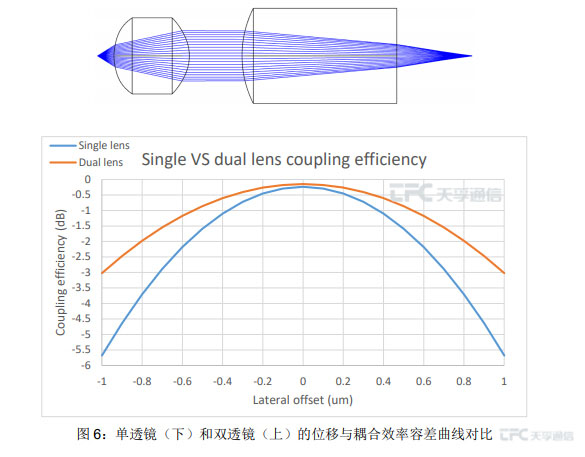

为相识决单透镜的耦合效率低，，光程短不易放入其他光路元器件，，以是需要再增添一颗透镜，，接纳准直光路延伸光程，，同时也能进一步提高耦合效率，，另外关于透镜的耦合容差也有所提升。。。。。在6008集团官方网站多通道波分复用组件（TFF BLOCK/ AWG）都是接纳双透镜光路。。。。。这种产品的耦合工艺较单颗透镜亦要重大得多。。。。。

双透镜的典范应用包括：

1.多通道波分复用产品

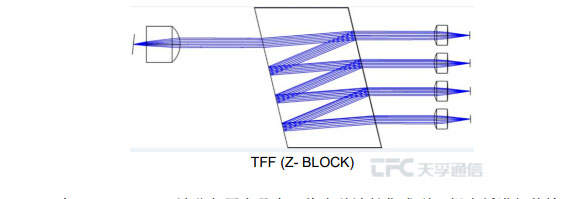

在100G、200G波分复用产品中，，将多种波长集成到1根光纤举行传输，，则需要使用双透镜的光路方案。。。。。实现方式一般有两种。。。。。第一种接纳薄膜滤波片（TFF）方式（如上图），，在LENS1与LENS2的准直光路中心加入一个Z-BLOCK无源器件，，实现CWDM，，DWDM, LWDM多波长的复用。。。。；；；；；Ｉ杏幸恢衷蚪幽傻捅厩，，集成度较高的阵列波导光栅（AWG）方案, 但插损，，带宽，，温度稳固性都比TFF的差。。。。。以是一般客户都不会将AWG方式作为TX端使用，，而是配合TFF，，将AWG作为RX端使用。。。。。

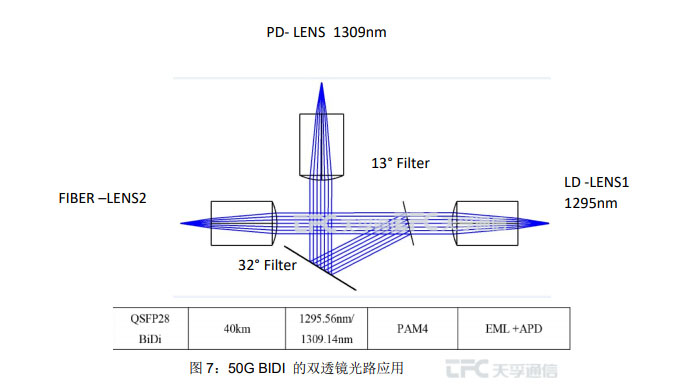

2.50G BIDI的双透镜光路应用

在5G中回传的50G传输距离40km的应用需求中，，可以接纳LAN-WDM两波上举行对接传输。。。。。这种应用中若是接纳BOX 封装结构，，则器件本钱较为高昂。。。。。那可不可以接纳BIDI的低本钱结构呢，，谜底是可以的。。。。。可是在激光器的TX端则需要使用双透镜方式。。。。。

为什么不可接纳通例BOSA 45°Filter方式单透镜方案举行设计呢？？？？那是由于45°Filter做不到。。。。。通例的灰光？？？？BOSA 波长接纳的是1270nm跟1310nm，，中心距离40nm带宽，，关于45°Filter的通止带隔离度来说制作就容易得多。。。。。现在45°Filter的能做到波长的最小距离在20nm。。。。。而关于50G的BIDI波长来讲，，距离只有15nm左右。。。。。那只能接纳一个步伐减小Filter的角度来适用较小距离的两波长。。。。。

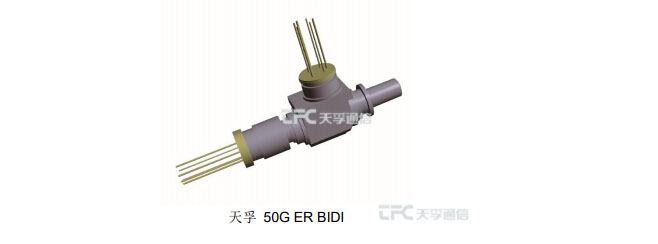

6008集团官方网站通讯新推出的50G ER BIDI光器件产品支持到50G10km、40km的应用，，设计上接纳双透镜，，耦合效率抵达60%以上。。。。。一方面镌汰光纤的用量，，节约本钱，，另一方面单纤双向BIDI消除光纤差池称性延时，，同时接入层接纳50G PAM4 BIDI更好的知足带宽，，同步等指标的要求。。。。。该产品以卓越的产品性能和市场体现在2020光毗连大会上，，荣获“2020年度最具影响力光组件产品”奖项。。。。。

从以上应用实例我们可以看到，，激光芯片到光纤直连，，光程短，，无其他光学元器件，，耦合效率要求不是太高，，则接纳单颗透镜，，封装类型TO封装、BOX封装，，以TO封装应用最为普遍，，而在波分复用场合，，光程长有较多光路元器件，，需要较高耦合效率提升传输距离应用产品上，，则必需接纳双透镜的设计光路。。。。。
